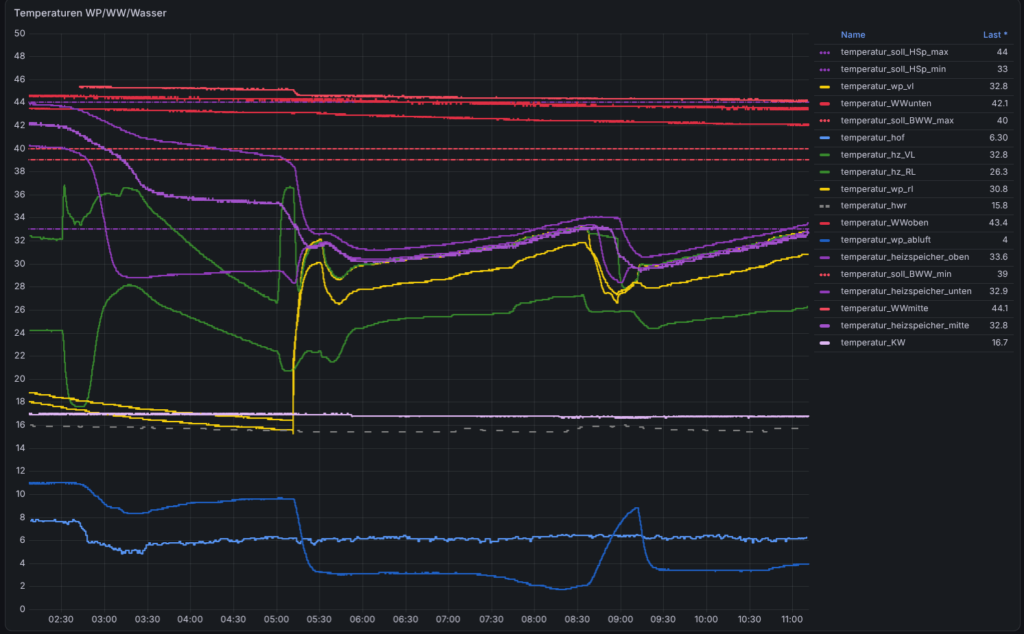

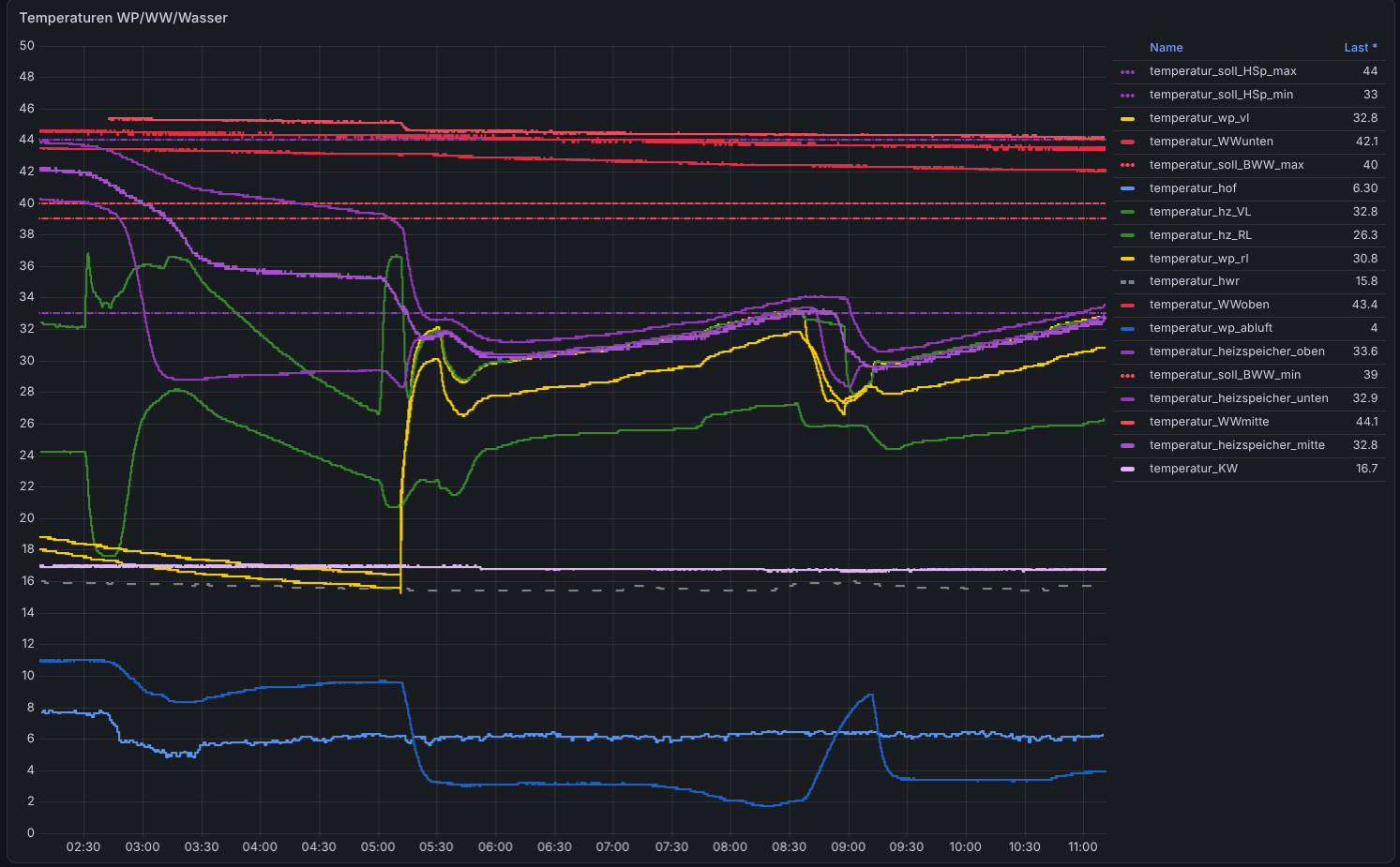

Heute zeigten sich folgende Temperaturverläufe:
- Aussentemperatur 5°C
- 05:15 Uhr wird die untere Solltemperatur des Speichers unterschritten, WP springt an
- 05:15 Uhr bis 08:30 Uhr kommt die WP mit Mühe auf die untere Solltemperatur von 33°C
- die WP macht Znüni-Pause 08:30 Uhr bis 09:12 (42 Minuten, davon 25 in Ruhe und 18 mit Abtauen des Verdampfers)
- 09:12 die nächste Aufwärmrunde, fängt aber wieder bei den gleichen tiefen Temperaturen an wie 05:15 Uhr
- … nächste Abtaupause 3:15h später (nicht im Bild)
Okay, das wird schwierig, dass da alles wieder auf Temperatur kommt, wenn die WP ständig Arbeitspausen macht und aber Wärmeabnahme da ist. Also habe ich den eingebauten Heizstab mit angeklemmt und in Betrieb genommen. Der hat eigentlich 3-Phasen-Drehstrom und dann 6kW Heizleistung, aber ich lasse den auf einer Phase und mit einer dicken Drahtbrücke laufen, so dass er dann 1.3kW liefert und ich den mit einem Sonoff einfach messen kann (der von der Gastherme vorher). Alles nur ohmsche Widerstände 🙂

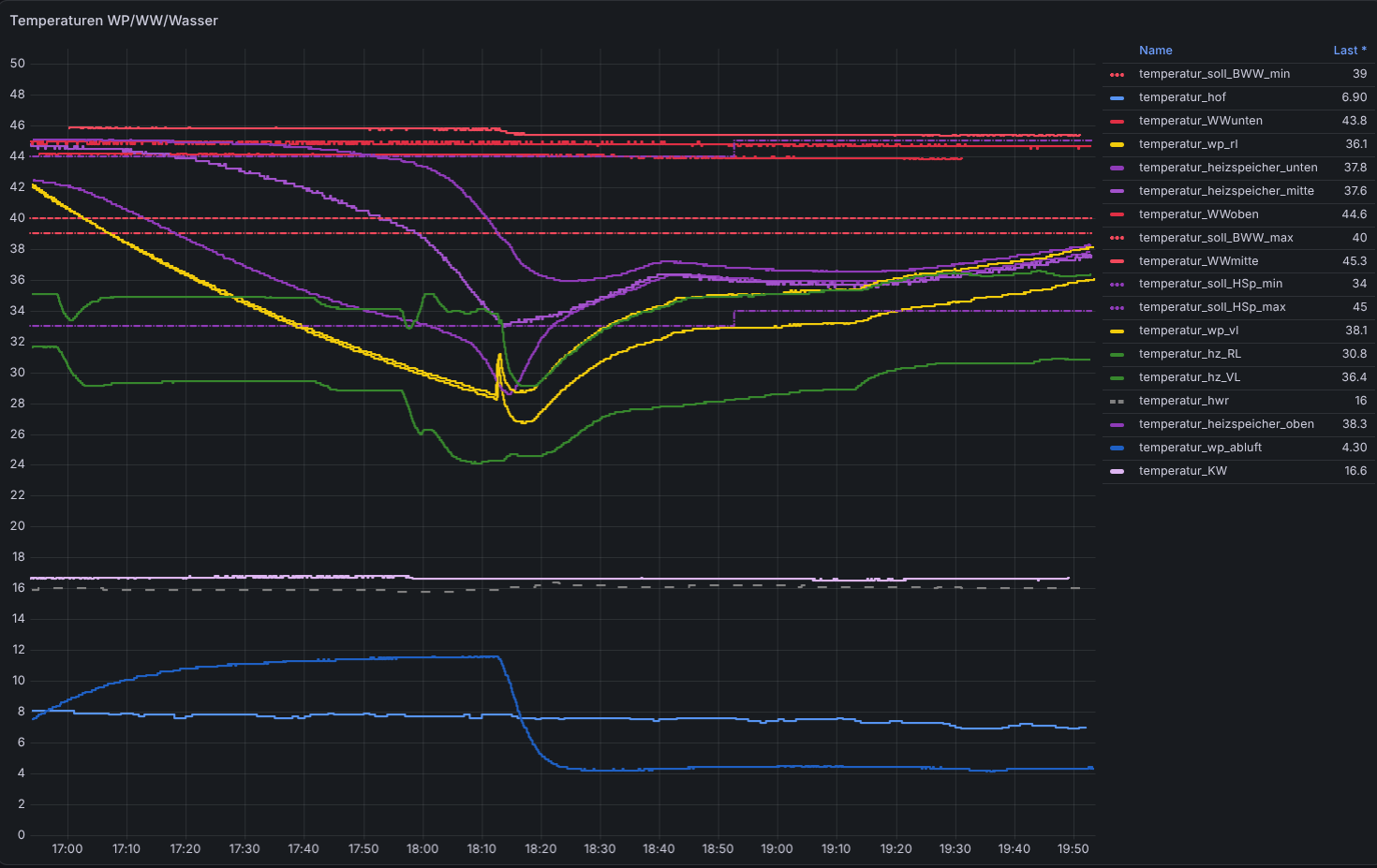

Der Heizstab hat ein Bimetall-Thermostat, das ich jetzt so eingestellt habe, dass es recht genau dann anschaltet, wenn auch die Wärmepumpe durch die Steuerung aktiviert wird (beim Unterschreiten der 33°C). Irgendwo bei 36°C schaltet er dann wieder ab, läuft also nicht dauerhaft mit. Damit sieht das Temperatur-Zeit-Diagramm dann ganz anders aus:
- 18:12 Uhr wird die untere Solltemperatur unterschritten
- die WP wird aktiviert, der Heizstab ebenfalls
- die Speichertemperatur in der Mitte (drei lila Kurven, davon die mittlere) fällt gar nicht weiter ab
- 18:20 Uhr ist auch die untere Speichertemperatur schon wieder über dem unteren Sollwert
- 18:30 Uhr haben der WP-Vorlauf (obere gelbe Kurve) und der Heizungs-Vorlauf (obere grüne Kurve, weitgehend deckungsgleich beim Aufheizen mit der oberen gelben Kurve) bereits wieder den unteren Sollwert überschritten
- 18:40 Uhr stellt der Heizstab ab und die gelben Kurven der WP werden flacher
- ab 19:30 Uhr löst sich die grüne von der gelben Kurve, d.h. die Wärme der WP geht ab da verstärkt in den Speicher und nicht mehr nur direkt in den Heizkreislauf
Also: vorher 3:15h bis zum Erreichen der unteren Solltemperatur, nachher 18 Minuten. Die äusseren Bedingungen sind nicht exakt deckungsgleich gewesen, aber relativ ähnlich. Schöner wäre noch, wenn die Vorlauftemperatur der Heizung sich an den Speichertemperaturen bedienen würde, aber da hätte man den Rücklauf der Heizung nicht unten an den Speicher, sondern oben an den Speicher anschliessen müssen, damit es sich beim Durchströmen diagonal nach unten mischt (Rücklauf WP ist unten am Speicher). Den unteren Sollwert hab ich gleich noch um 1K erhöht. Auf alle Fälle bricht die Vorlauftemperatur der Heizung nicht für längere Zeit so ein wie am Morgen.
Energiemengen heute (bisher): 21.2kWh Nutzwärme, erzeugt aus 6.5kWh WP-Strom und 1.3kWh Heizstab-Strom, duty time WP etwa 2/3.
